| 第５回：DIALYTAN 4x dkl |
|
bmj製のDIALYTAN 4xとほぼ同型の照準眼鏡として、dkl製のDIALYTAN 4xがある。この２つの類似には理由があり、それが
dkl製照準眼鏡を他社製照準眼鏡と比べて異色なものとしている。 メーカーコード「dkl」は、Josef Schneiderによって1913年にKreuznachで創業されたJosef Schneider & Co. Optische Werkeを 示している。このメーカーは、カメラ等の光学レンズの製造を専門としており、民間用の照準眼鏡の製造は戦前・戦後ともに行っていない。 戦争中のDIALYTANの生産は、戦時協力の一環として軍との契約に基づき、Hensoldt社（bmj）からレンズ以外の金属製部品の供給を受けて行われたものである。 このため、両者が同型であるのは当然であるが、外見上の唯一の違いがエレベーションタワー上面の形状にある。この相違点の理由は不明である。（図１参照） There is a DIALYTAN 4x scope manufactured by“dkl”, which is almost identical in design to the bmj DIALYTAN 4x. The similarity between these two has a reason, and it is this that makes the dkl scope distinctive compared to those made by other companies. Manufacturer code“dkl”denotes Josef Schneider & Co. Optische Werke, founded in Kreuznach in 1913 by Josef Schneider. This manufacturer specialises in the production of optical lenses for cameras and similar equipment, and has never manufactured civilian scopes, either before or after the war. The production of DIALYTAN during the war was carried out under military contract as a contribution to the war effort, with metal components other than lenses supplied by Hensoldt (bmj). Accordingly, it follows that both are identical in form, though the sole visible difference lies in the shape of the elevation tower's upper surface. Reasons for this difference are unclear. (See Fig. 1) |

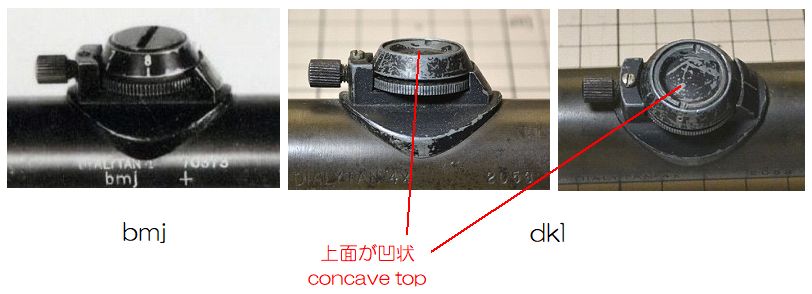

| 図Fig.１ エレベーション形状の比較 Comparison of the Elevation |
|
dkl製 DIALYTAN 4xの製造数は多くなく、シリアルナンバーでは3000番代までであり、4000番代は確認されていない。マウントとの関係をみると、
1000番代は短レール型マウント、2000番代は高型タレットマウント、3000番代は長レール型マウントというイメージである。 Production numbers for the dkl DIALYTAN 4x were limited, with serial numbers reaching only into the 3000 range; none in the 4000 range have been confirmed. Observing the relationship with mounts roughly, the 1000 range corresponds to Short side rail mounts, the 2000 range to High turret mounts, and the 3000 range to Long side rail mounts. |
| （図Fig.２）短レール型マウント付きdkl DIALYTAN（1943／1944年） dkl DIALYTAN 4x with Short side rail mount (1943 / 1944) |
|

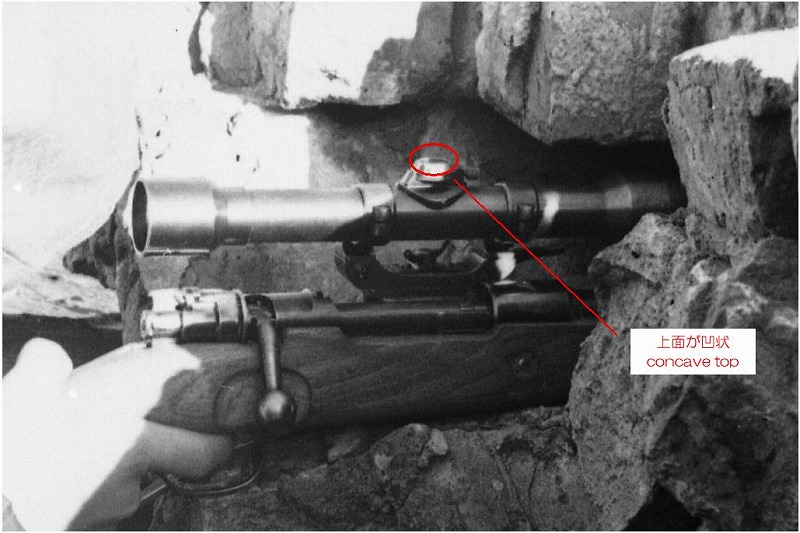

（図Fig.３）照準眼鏡の拡大 Close-up of the scope |
|
実物サンプルを以下のリンクに示す。 For details of an example, follow the link below. dkl DIALYTAN 4x Serial# 2053 |
|
なお、Schneider社のメーカーロゴ（図４参照）が刻印されたDIALYTANが複数確認できるが、これらは終戦時に残った部品を活用した戦後の製造品と考えられる。
その他の刻印は、軍用と同じであるが、シリアルナンバーは打たれていない。また、長レール型マウント用の反動リングが付属したものも存在する。ただし、同社が
戦後にこのような照準眼鏡を製造販売したという情報は確認できていない。 It should be noted that several DIALYTAN units bearing Schneider's manufacturer's logo have been identified; these are considered to be post-war products manufactured using components remaining at the end of the war. Other markings are identical to those on military models, but no serial number is engraved. Additionally, versions with a recoil ring for Long side rail mounts are also available. However, no information has been confirmed that the company manufactured and sold such scopes after the war. |

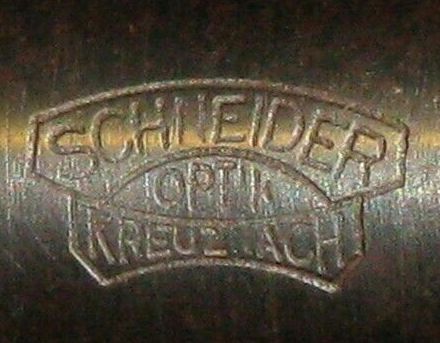

| （図Fig.４）Schneider社ロゴ刻印 Schneider logo engraved on the tube. |
